DIAMOND DUDE

Kaluston mahdollistamia rakenteellisia ratkaisuja

Kalusto valitaan tilanteen mukaan – ei kompromissina.

Rakenteelliset muutostyöt toteutuvat harvoin optimaalisissa olosuhteissa.
Seuraavat esimerkit havainnollistavat tilanteita, joissa kalustokokonaisuus mahdollistaa hallitun etenemisen myös poikkeuksellisissa rakenteellisissa reunaehdoissa.

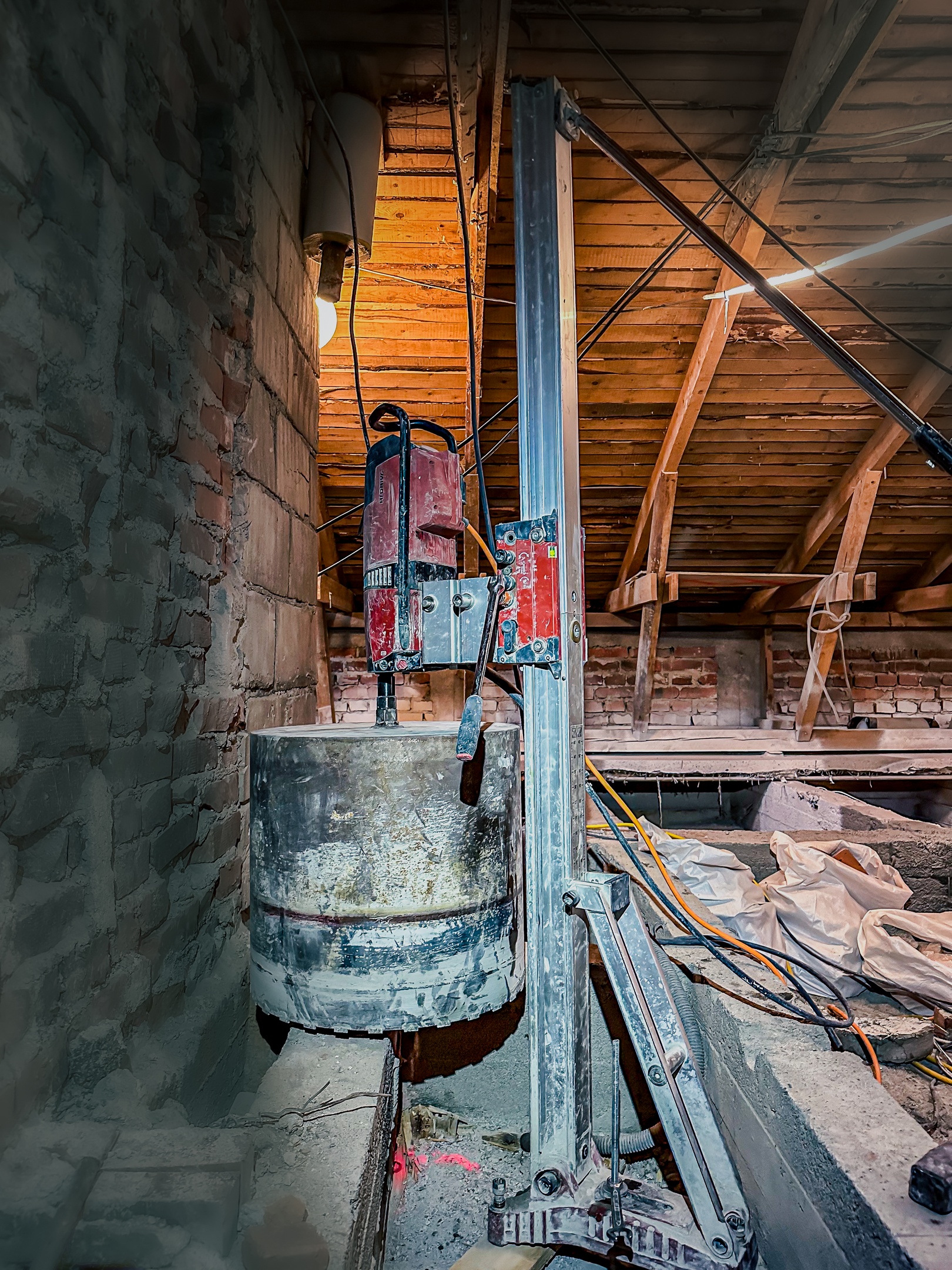

450 mm läpivienti ohuessa holvissa muurin yli


Lähtötilanne
Holvin paksuus oli noin 7 cm, minkä vuoksi jalustan kiinnitys toteutettiin läpipulttauksella. Läpivienti sijoittui 40 cm korkean muurin kohdalle, jota ei purettu. Rakenteen tuli säilyä siistinä ja hallittuna.

Ratkaisu kalustolla
Jalusta kiinnitettiin läpipulttauksella. Korokepalat ja jatkotolppa mahdollistivat porauksen korotetulta pinnalta muurin yli. Kevyt teleskooppituki toi lisäjäykkyyden aloitukseen, mikä varmisti hallitun lähtötilanteen suurihalkaisijaiselle poraukselle.

Lopputulos
450 mm läpivienti toteutettiin siististi ilman muurin purkamista tai rakenteen vaurioitumista. Ratkaisu mahdollisti muutostyön etenemisen suunnitellusti myös poikkeuksellisessa lähtötilanteessa.

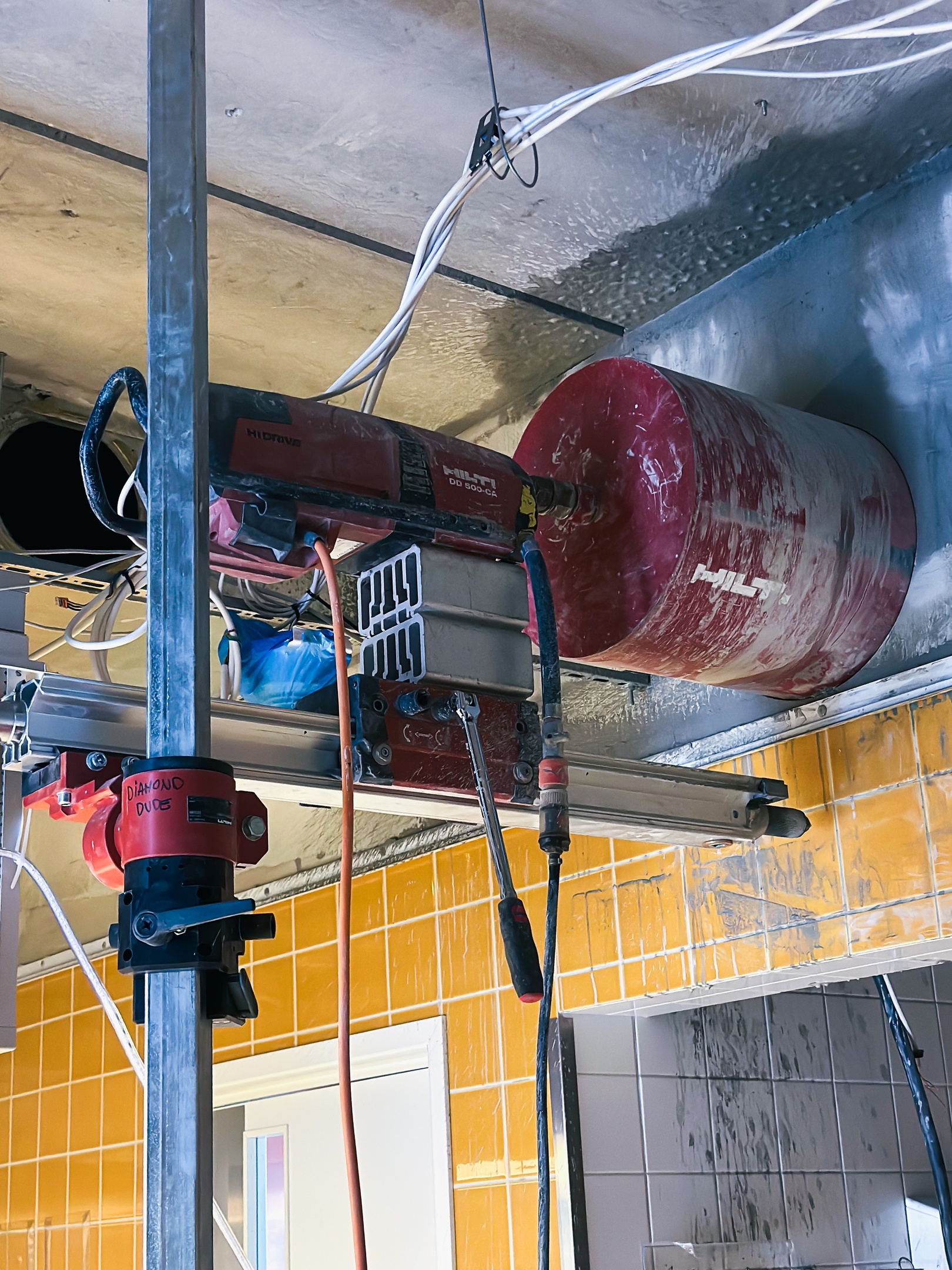

Yksi kiinnityspiste – useita hallittuja läpivientejä


Lähtötilanne
Porattava rakenne oli kahitiiliseinä, joka ei mahdollistanut jalustan suoraa kiinnitystä. Vastakkaisella puolella sijaitsi paksu kantava tiiliseinä, johon kuormitus voitiin siirtää.

Ratkaisu kalustolla
Jalusta kiinnitettiin läpipulttauksella kantavaan seinään. Korokepalan avulla saavutettiin oikea työskentelykorkeus ja mahdollistettiin useiden porausten toteutus samasta kiinnityspisteestä. Poramoottori käännettiin 180 astetta, jolloin poraukset voitiin tehdä molempiin suuntiin ilman jalustan uudelleenankkurointia.

Lopputulos
Neljä läpivientiä toteutettiin yhdellä kiinnityksellä hallitusti ja ilman lisävaurioita rakenteisiin. Ratkaisu osoittaa, kuinka kaluston monipuolisuus mahdollistaa tehokkaan ja rakenteita kunnioittavan työskentelyn haastavissa lähtötilanteissa.

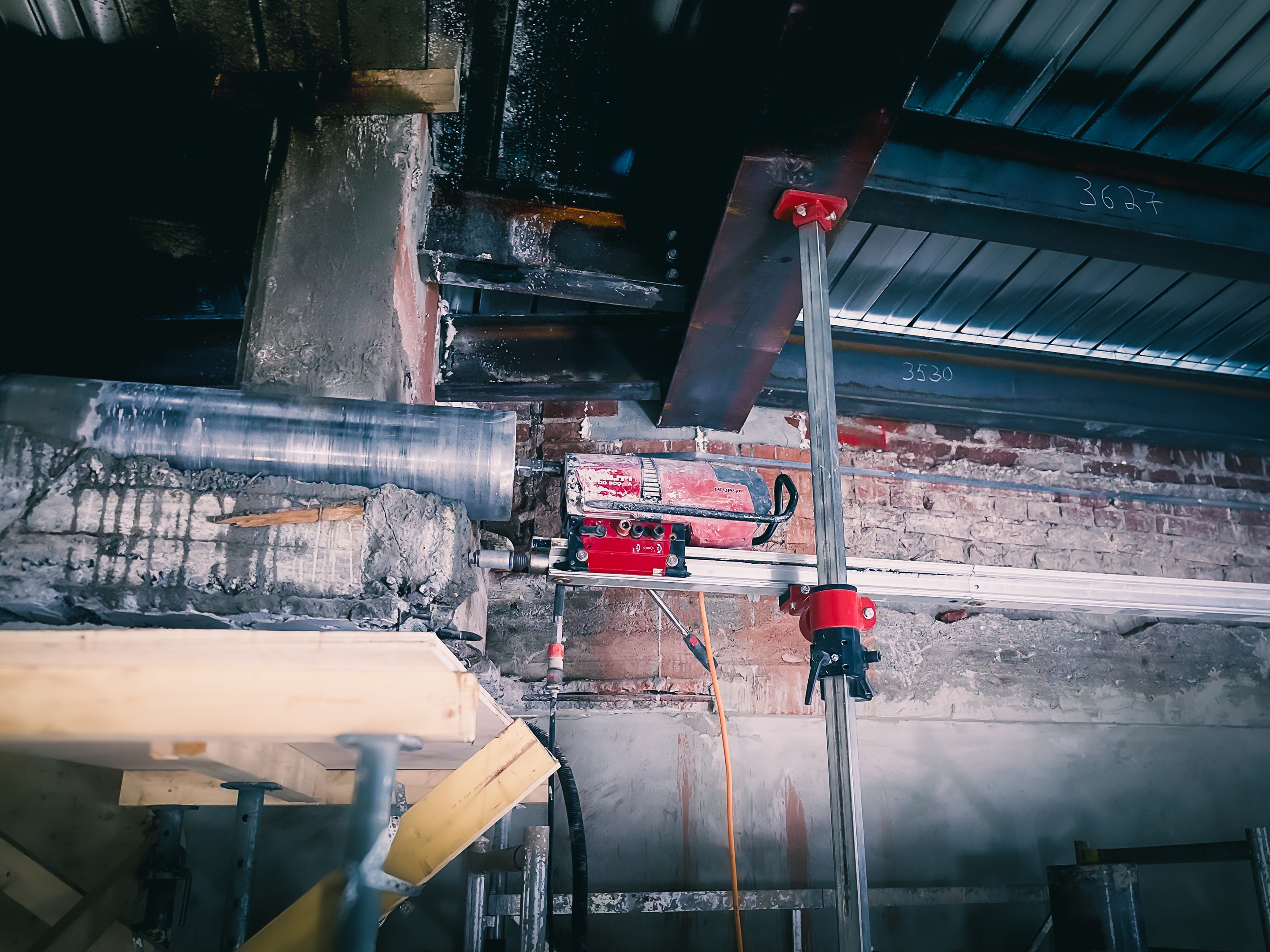

Riviporaus kantavassa rakenteessa gyropuomilla


Lähtötilanne
Tekniikalle tarvittiin tila kantavan rakenteen läpi. Rakenne oli muodoltaan haastava ja avaus toteutettiin riviporaamalla metrin pituisella 200 mm terällä. Rakenteen alaosa oli noin 80 cm paksu, mikä edellytti pitkää porausulottuvuutta.

Ratkaisu kalustolla
Poraus toteutettiin DD500-järjestelmällä gyropuomin avulla. Jatkotolppa mahdollisti pitkän poraputken käytön ja vakaan työskentelyn myös tilanteessa, jossa perinteinen jalustan ankkurointi ei olisi tarjonnut riittävää työtilaa.

Lopputulos
Rakenne avattiin riviporaamalla hallitusti ja vain tarvittavasta kohdasta. Gyropuomi ja jatkotolppa mahdollistivat tarkan porauslinjan ja tehokkaan työskentelyn myös rakenteellisesti haastavassa kohdassa.

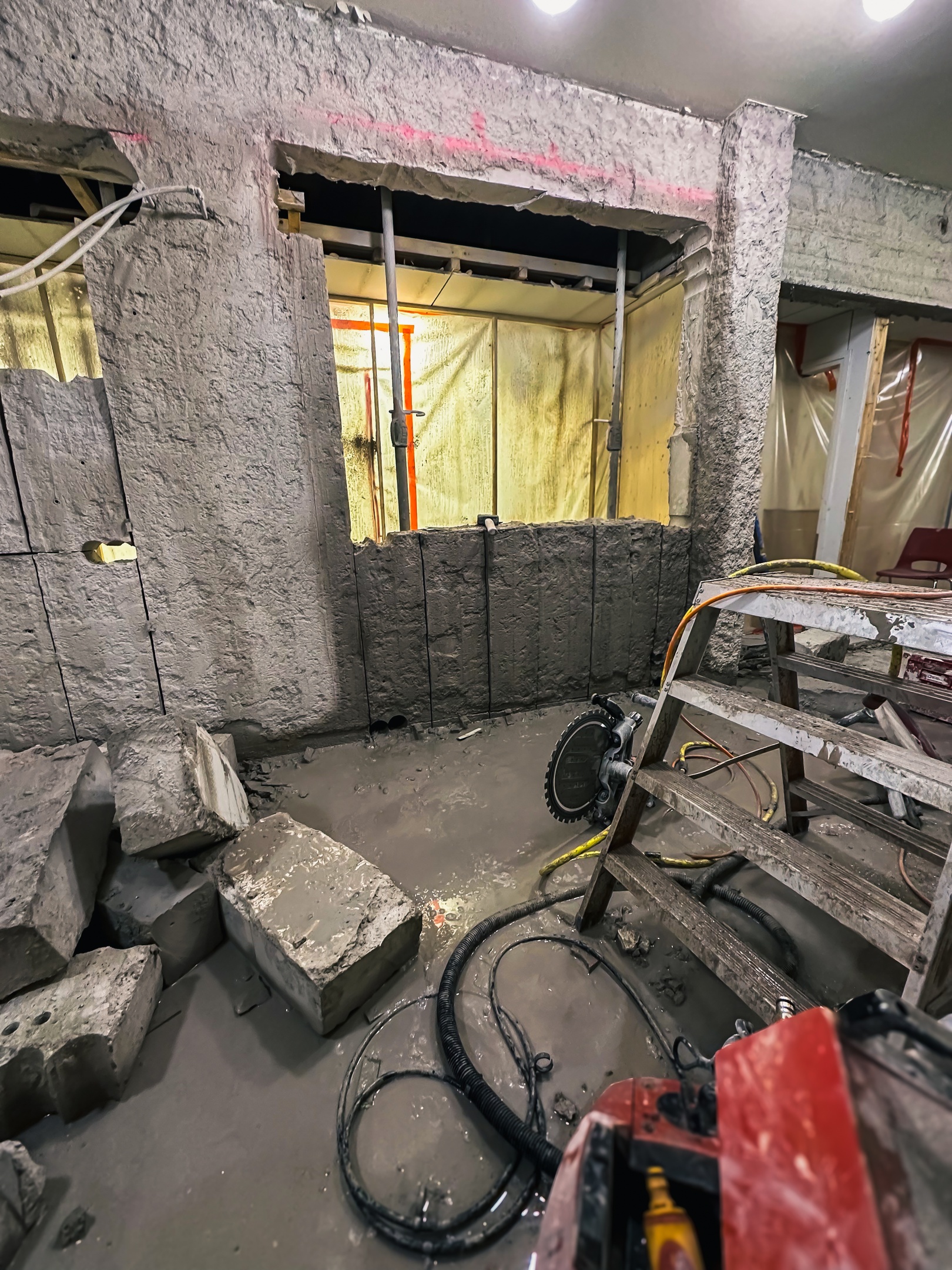

Kehäsaha mahdollisti aukotusten toteutuksen ilman työn keskeytymistä


Lähtötilanne
Kantavaan betonirakenteeseen tarvittiin kaksi uutta oviaukkoa. Kun kulmat oli porattu sisään aloitettiin leikkaamaan seinäsahalla, mutta sahakalusto vioittui työn aikana ennen kuin aukotukset oli saatu valmiiksi.

Ratkaisu kalustolla
Aukotusten toteutus jatkettiin käsisahalla ja kehäsahalla. Avausviillot tehtiin käsisahalla ja sahaus vietiin tämän jälkeen läpi kehäsahakalustolla, joka mahdollistaa leikkaamisen myös tilanteissa, joissa seinäsahaa ei voida käyttää.

Lopputulos
Kaksi oviaukkoa saatiin toteutettua suunnitelmien mukaisesti ilman työn keskeytymistä. Käsisaha ja kehäsaha mahdollistivat aukotusten viimeistelyn hallitusti tilanteessa, jossa alkuperäinen sahausmenetelmä ei ollut enää käytettävissä.

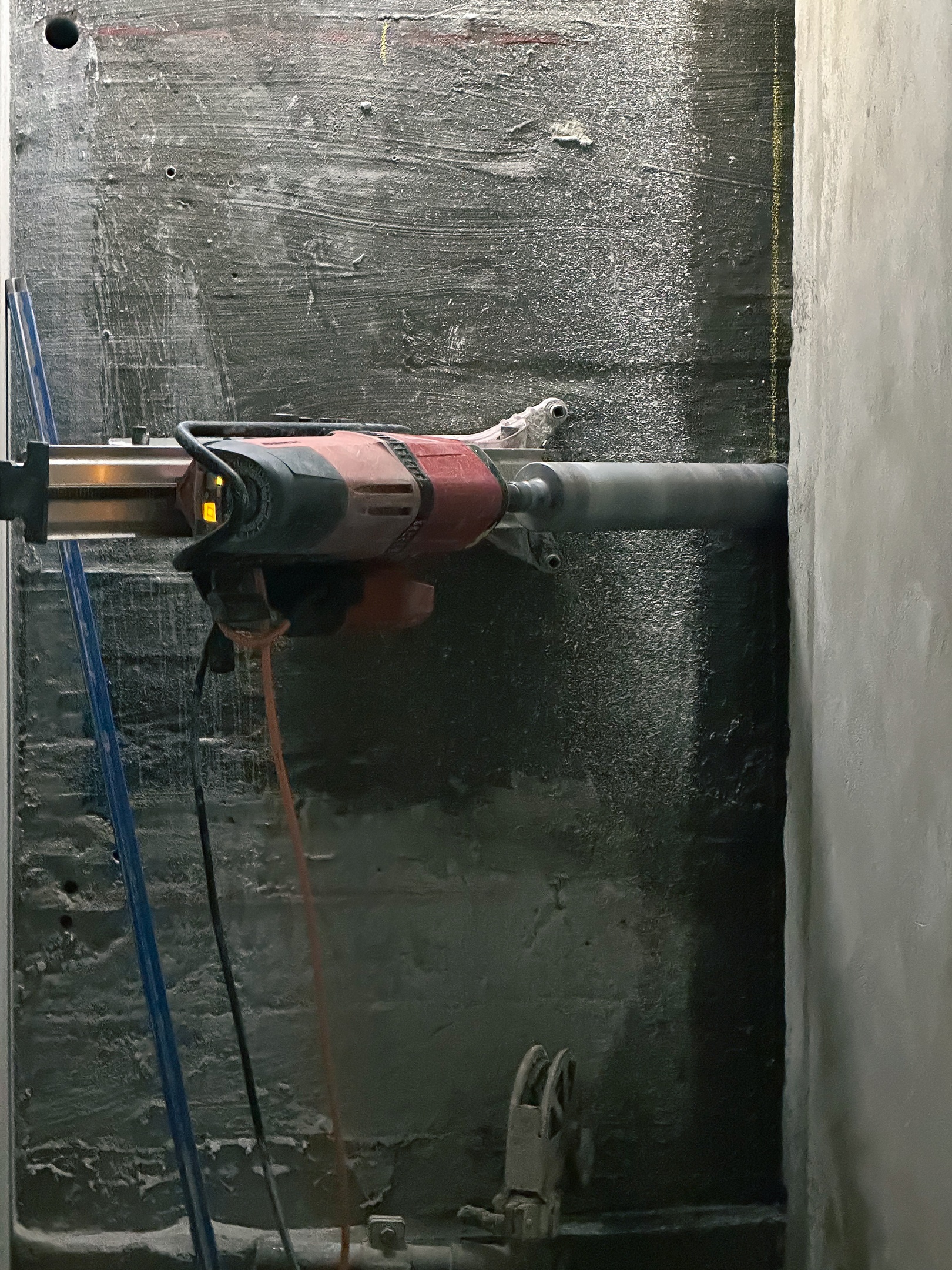

Autosyöttö tehosti porausta paksussa betonirakenteessa


Lähtötilanne
Paksuun betoniseinään tehtiin oviaukko, jonka toinen karmi piti toteuttaa viistettynä. Tilaa oli rajallisesti, eikä viistettä voitu toteuttaa sahaamalla.

Ratkaisu kalustolla
Viiste toteutettiin riviporaamalla DD500-koneella. Porauksessa käytettiin autosyöttölaitetta, joka mahdollistaa tasaisen syötön ja vakaan porausnopeuden myös pitkissä porauksissa.

Lopputulos
Viistetty aukko saatiin muodostettua hallitusti ja tarkasti. Autosyöttö piti porauksen tasaisena koko työskentelyn ajan ja mahdollisti tehokkaan etenemisen paksussa rakenteessa.

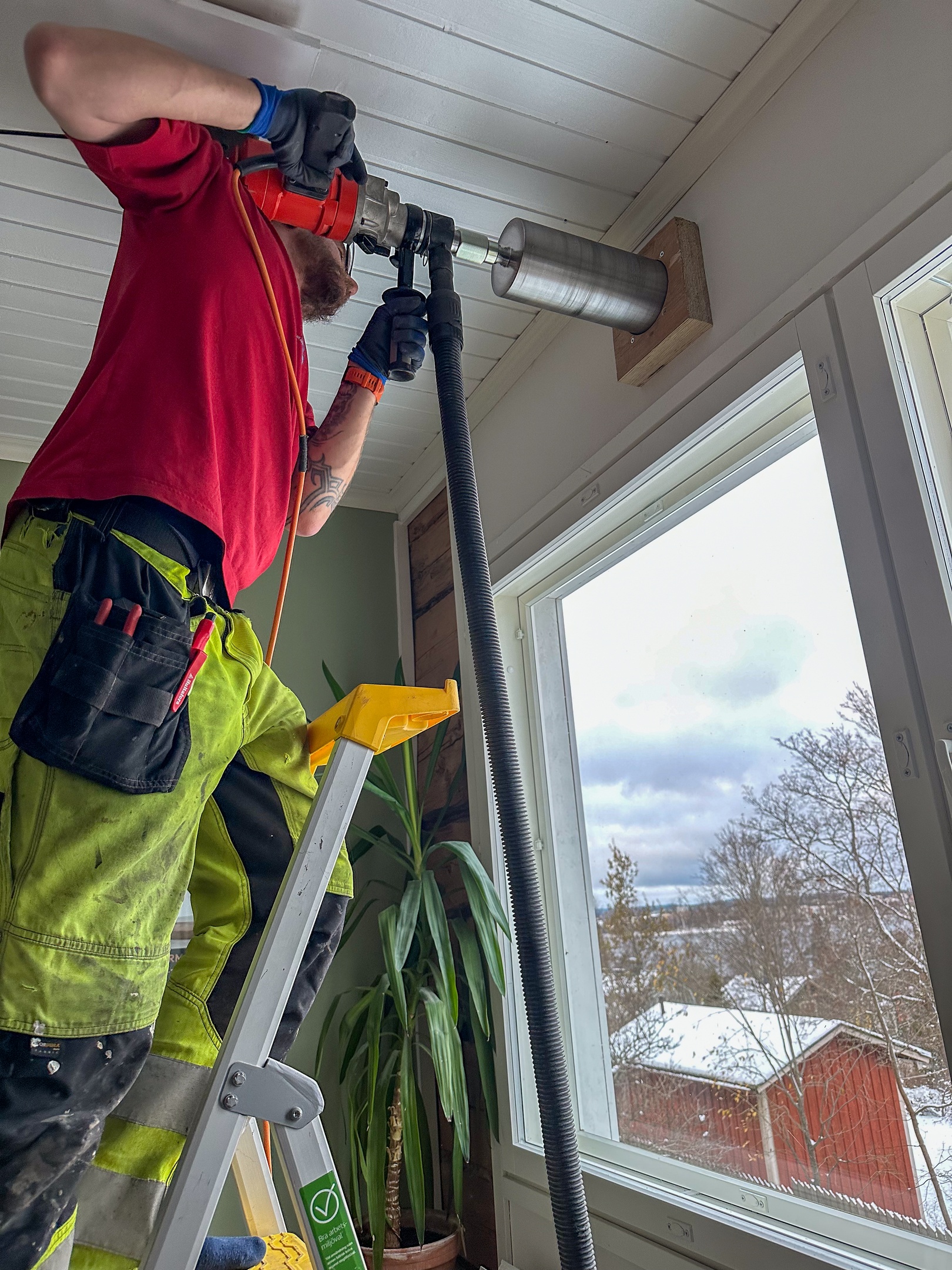

Paksun hirsiseinän läpivienti erikoisterällä


Lähtötilanne
Asuttuun hirsitaloon tarvittiin läpivienti paksun hirsiseinän läpi. Työ piti toteuttaa sisätilasta siististi ilman purkutöitä tai pölyn leviämistä asuntoon.

Ratkaisu kalustolla
Poraus tehtiin WEKA DK15 -porakoneella. Hirsirakenteita varten käytettiin mittatilauksena valmistettua erikoisterää. Kuivatimanttipora ja imuri mahdollistivat porauksen suoraan sisätilasta siististi ja hallitusti.

Lopputulos
Läpivienti saatiin toteutettua nopeasti ilman rakenteiden avaamista tai pölyn leviämistä asuntoon. Ratkaisu soveltuu hyvin myös käytössä oleviin tiloihin, joissa työn on tapahduttava hallitusti ja siististi.

Kalusto määrittää, miten vaativat rakenteelliset muutokset voidaan toteuttaa.

Laaja kalustokokonaisuus mahdollistaa tehokkaan etenemisen myös kohteissa, joissa rakenne, tila tai materiaalit asettavat rajoitteita toteutukselle.
Kysy kalustoratkaisua kohteeseesi
